Inversores: como fazer a troca

 É preciso saber como substituir esses componentes eletrônicos em compressores.

Cada vez mais presentes no mercado, os compressores de velocidade variável Embraco Fullmotion utilizam um inversor de fre­quência. Esse componente eletrônico pode ter problemas e, nesse caso, é preciso saber o que fazer para substituí-lo. Nesta matéria, mostramos os procedimentos recomendados pela Embraco.

 Antes de começar

• Verifique se o sistema não está energizado;

• Desconecte o sistema da tomada antes de realizar qualquer verificação ou manutenção;

• Nunca tente energizar o compressor Embraco Fullmotion com tensão direto da rede, sem passar pelo inversor (“partida direta”). Isso o danificará permanentemente;

• Para substituir um inversor, é necessário conhecer dois parâmetros do inversor: tensão e sinal de controle. Veja a seguir como fazer essa verificação.

Tensão

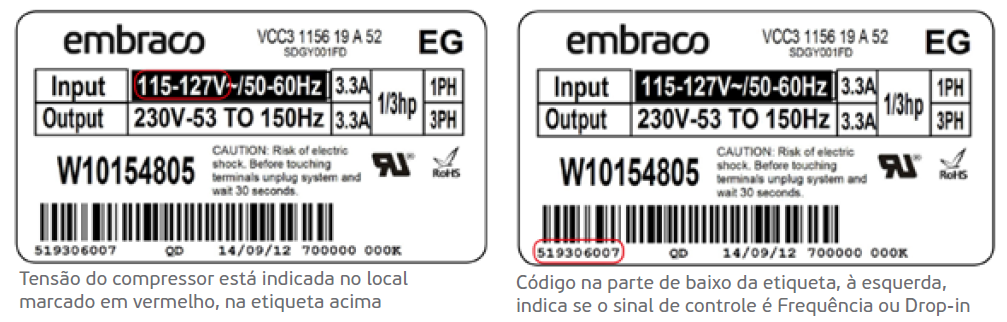

Verifique qual a tensão do inversor original instalado no sistema. A tensão pode ser verificada na etiqueta localizada no inversor, conforme imagem à esquerda.

Logicamente, o inversor deve ser substituído por outro com a mesma tensão.

Sinal de controle

Verifique qual tipo de sinal de controle é utilizado no inversor original. Para isto, veja qual é o código Embraco do inversor localizado na etiqueta (conforme mostrado na segunda etiqueta à esquerda).

Com esse número, consulte a tabela presente no site do Clube para saber qual é o sinal de controle: Drop-in ou Frequência.

O inversor a ser instalado deve ter as mesmas características de tensão de entrada e sinal de controle que o inversor originalmente utilizado no sistema. É isso que garantirá o seu funcionamento adequado.

Como mostrado na matéria ao lado, da seção Novidades, quatro modelos de inversor “universais”  foram desenvolvidos para substituir toda a imensa gama de modelos existentes no mercado para uso em refrigeração doméstica.

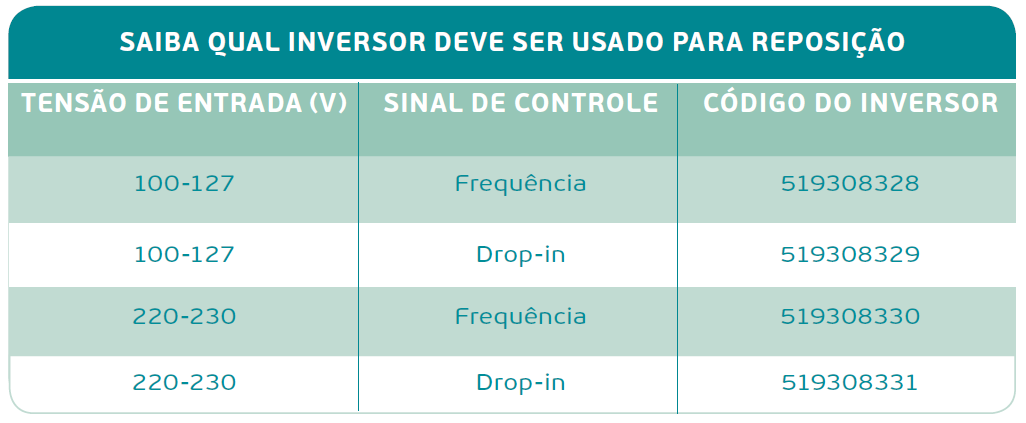

Tendo as informações de tensão de entrada e sinal de controle, fica fácil saber qual o código do inversor de reposição que deve ser adquirido para a troca. Basta olhar na tabela no alto desta página.

Removendo o inversor danificado

Para remover o inversor original do sistema, os procedimentos são os seguintes:

1. Remova a tampa do inversor para ter acesso às conexões elétricas;

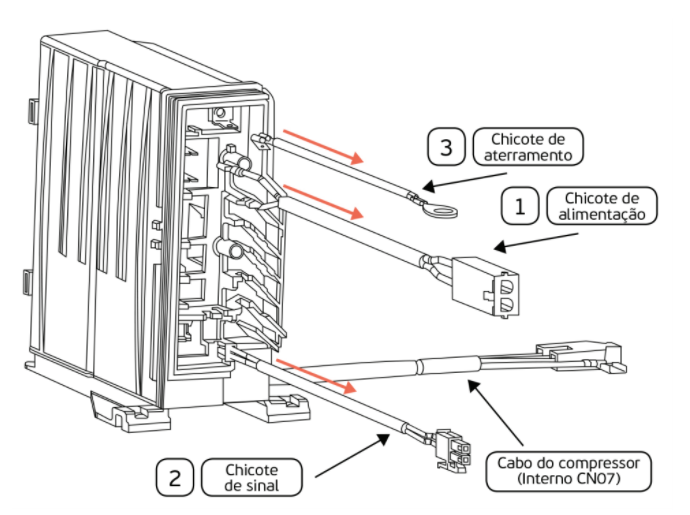

2. Remova o chicote de alimentação (1), chicote de sinal (2) e chicote de aterramento (3), de acordo com o que é mostrado na imagem abaixo;

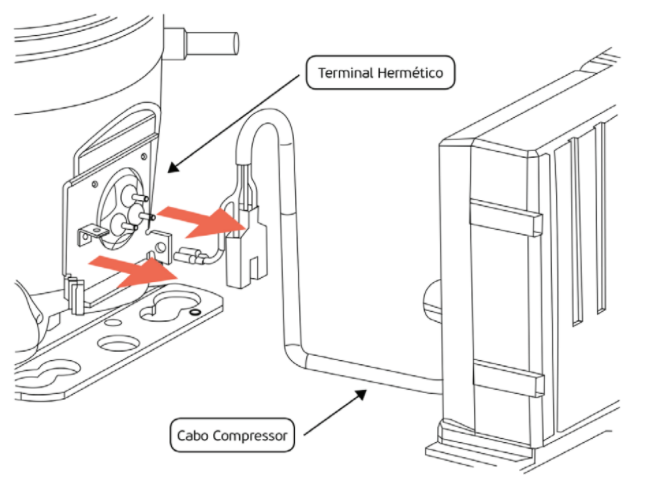

3. Desconecte o inversor do compressor, como mostra a imagem abaixo;

4. Desparafuse e remova o inversor do sistema de refrigeração.

Instalando o novo inversor

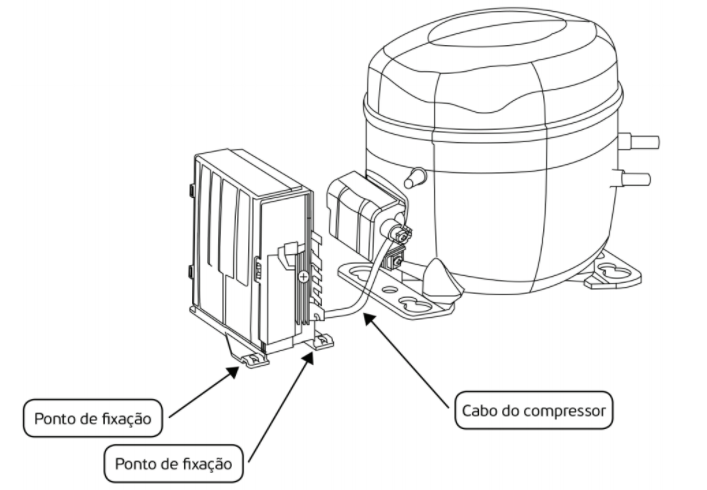

1. Fixe o inversor no sistema usando os pontos de fixação;

Obs.: Caso o inversor original seja montado diretamente no compressor, o novo inversor deve ser acomodado da melhor maneira possível no refrigerador para garantir que não se mova durante o funcionamento normal do sistema.

2. Remova a tampa do inversor para ter acesso às conexões elétricas;

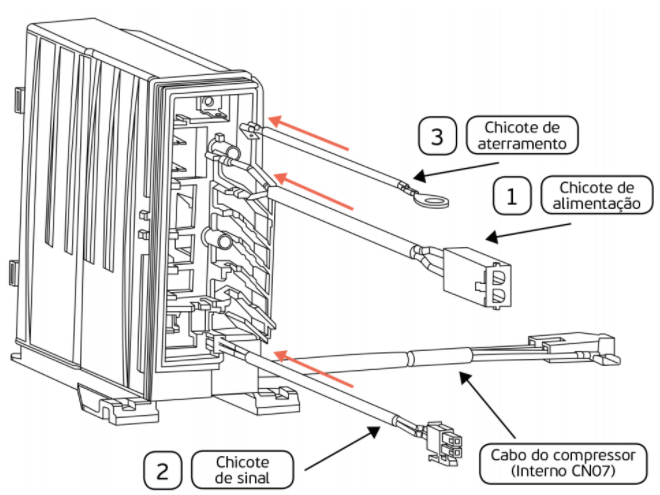

3. Conecte o chicote de alimentação (1), chicote de sinal (2) e chicote de aterramento (3);

4. Oriente os cabos adequadamente na caixa do inversor e monte a tampa lateral para fechar as conexões;

5. Parafuse a tampa.

Guarde esse manual de como fazer a troca de inverores com você. Baixe Agora

Aproveite e aprenda neste vídeo como fazer a troca do inversor do compressor Embraco Fullmotion.
