Le mouvement de l'air : la clé sous-estimée d'une meilleure efficacité énergétique en réfrigération

Avril 2026 - Dans l'évolution des systèmes de réfrigération commerciale, les compresseurs ont longtemps été considérés comme le « cœur » du système, captant la majeure partie de l'attention et des investissements en matière d'amélioration de l'efficacité. Pourtant, un autre composant critique fait office de « poumons » du système : le système de circulation de l'air. Celui-ci a été systématiquement sous-estimé, malgré son impact profond sur les performances globales. Alors que la technologie des compresseurs a atteint des niveaux d'efficacité très élevés, l'obtention de gains supplémentaires exige désormais une approche holistique de la conception des systèmes, le mouvement de l'air apparaissant comme la nouvelle frontière incontournable de l'optimisation.

Le rôle fondamental de la circulation de l'air en réfrigération est d'une simplicité trompeuse : favoriser un flux d'air qui permette un échange thermique efficace tant au niveau du condenseur que de l'évaporateur. Cependant, ses implications vont bien au-delà, influençant la consommation d'énergie, la conservation des produits, la fiabilité du système et l'empreinte carbone de l'ensemble du secteur de la réfrigération commerciale.

Historiquement, l'industrie de la réfrigération s'est principalement concentrée sur le compresseur, le composant qui représente la plus grande part de la consommation d'énergie et des coûts dans la plupart des systèmes. Cependant, grâce aux progrès significatifs de la technologie des compresseurs, le goulot d'étranglement des performances s'est déplacé pour les systèmes à convection forcée. Faire fonctionner un compresseur à haute efficacité avec des ventilateurs inadéquats revient à installer un moteur puissant dans un véhicule doté d'un système de refroidissement défaillant : le plein potentiel ne peut tout simplement pas être atteint. En d'autres termes, en plus du fait qu'un système de ventilation efficace contribue directement à réduire la consommation d'énergie de l'appareil, les performances thermodynamiques du compresseur lui-même peuvent être considérablement altérées par la faible efficacité des échangeurs de chaleur. Un système dont la circulation de l'air est optimisée peut générer jusqu'à 7 % d'économies d'énergie.

Imaginez cela à grande échelle. La consommation totale d'électricité des réfrigérateurs commerciaux dans les 27 pays de l'UE en 2020 (la période la plus récente pour laquelle des données précises sont disponibles) était estimée à 52 TWh par an¹. Une amélioration de 7 % de l'efficacité – réalisable grâce à un mouvement de l'air optimisé – se traduirait par une économie d'environ 3,64 TWh par an. Pour mettre les choses en perspective, une telle quantité d'énergie suffit à alimenter plus d'un million de foyers au Royaume-Uni pendant une année entière, si l'on se base sur la consommation d'électricité résidentielle moyenne d'environ 3 000 kWh par foyer signalée par l'Ofgem².

En ce qui concerne le compartiment réfrigéré, une distribution d'air inadéquate augmente l'écart de température entre les zones les plus froides et les plus chaudes, obligeant ainsi le compresseur à travailler plus intensément pour respecter les critères de température définis par les normes réglementaires internationales. Néanmoins, comme toute la consommation d'énergie du ventilateur de l'évaporateur est convertie en charge thermique pendant le fonctionnement, il est essentiel d'obtenir des performances élevées pour ce composant afin de minimiser la consommation d'énergie globale de l'appareil. De plus, concernant le rejet de chaleur du condenseur vers l'environnement, un flux d'air insuffisant augmente également la température et la pression de condensation, contraignant le compresseur à fonctionner dans des conditions moins efficaces.

Technologie et design main dans la main

L'optimisation du mouvement de l'air dans un système de réfrigération repose sur trois éléments fondamentaux et leur interaction synergique : le moteur, l'hélice et la virole. Ensemble, ils forment un groupe moto-ventilateur (ou fan pack), qui est généralement couplé à l'échangeur de chaleur par un boîtier. Chaque pièce influence directement l'efficacité du flux d'air. C'est l'intégration parfaite entre ces éléments qui distingue une solution haut de gamme d'une solution conventionnelle, offrant un débit d'air maximal tout en minimisant la consommation d'énergie.

Il convient de noter que l'achat séparé de ces trois composants, même s'ils sont optimisés individuellement, pose le défi supplémentaire d'un assemblage correct, compte tenu des pertes d'efficacité importantes liées aux écarts de montage et au positionnement des hélices. Dans un groupe moto-ventilateur intégré, tous les composants sont conçus pour s'adapter et fonctionner les uns avec les autres afin d'atteindre le débit d'air le plus élevé pour une impédance de système donnée, avec une consommation d'énergie minimale.

Examinons maintenant l'importance de chaque élément et les aspects critiques pour maximiser leur efficacité :

• Technologie du moteur : L'utilisation de la technologie EC (commutation électronique) représente un véritable tournant, car elle permet d'ajuster la vitesse du ventilateur en fonction de la demande. Grâce à la commande électronique intégrée, elle peut atteindre des niveaux d'efficacité utile de 70 %, alors que la technologie à bagues de déphasage (shaded pole) n'atteint que 30 %. Cette seule avancée technologique peut faire plus que doubler l'efficacité du sous-système de circulation de l'air.

• Conception des hélices (pales) : Il s'agit d'une science tout aussi cruciale et complexe qui équilibre de multiples paramètres. Les aspects les plus critiques comprennent le profil aérodynamique, l'angle d'attaque, le pas, le rapport moyeu/pointe (la relation entre le diamètre du centre du ventilateur et celui de l'extrémité des pales) et le nombre de pales. Des pales aux profils aérodynamiques optimisés réduisent la résistance au mouvement, augmentant ainsi l'efficacité. L'angle de la pale détermine la force appliquée à l'air à chaque rotation : des angles trop agressifs déplacent plus d'air mais nécessitent plus de puissance et génèrent des turbulences ; des angles trop doux manquent d'efficacité. Le nombre de pales affecte directement la capacité de déplacement de l'air et le niveau sonore. Il doit toujours y avoir un juste équilibre entre le débit et la traînée, avec un point optimal qui harmonise ces effets. Une conception aérodynamique intelligente peut générer des gains substantiels sans avoir à augmenter la puissance du moteur. Il est possible d'obtenir des améliorations allant jusqu'à 40 % du flux d'air grâce à un équilibre optimal de toutes les variables. L'impératif est de consommer moins d'énergie tout en fournissant le même débit d'air, ou de fournir un flux d'air supérieur tout en maintenant le même niveau de consommation d'énergie.


• La virole (diffuseur) : La virole complète le système de circulation de l'air, en dirigeant le flux de manière précise tout en minimisant les pertes aérodynamiques. Cette pièce du ventilateur doit être conçue pour maximiser la capture de l'air et orienter le flux à travers l'échangeur de chaleur avec un minimum de perte d'énergie. L'intégration physique entre le moteur, l'hélice et la virole crée une solution qui fonctionne comme un système unique, et non comme des pièces indépendantes. Pour parvenir à une conception optimale, des simulations poussées de mécanique des fluides numériques (CFD) sont utilisées pour peaufiner chaque détail, parallèlement au prototypage et à l'évaluation expérimentale en soufflerie. Compte tenu des conditions de fonctionnement extrêmes (températures élevées et humidité), le choix des matériaux a également son importance, comme l'utilisation de polymères présentant des rapports résistance/poids élevés qui conservent leurs propriétés en toutes situations. Enfin, un positionnement et une installation adéquats sont fondamentaux, car un groupe moto-ventilateur bien conçu, s'il est mal installé, verra ses performances considérablement compromises.

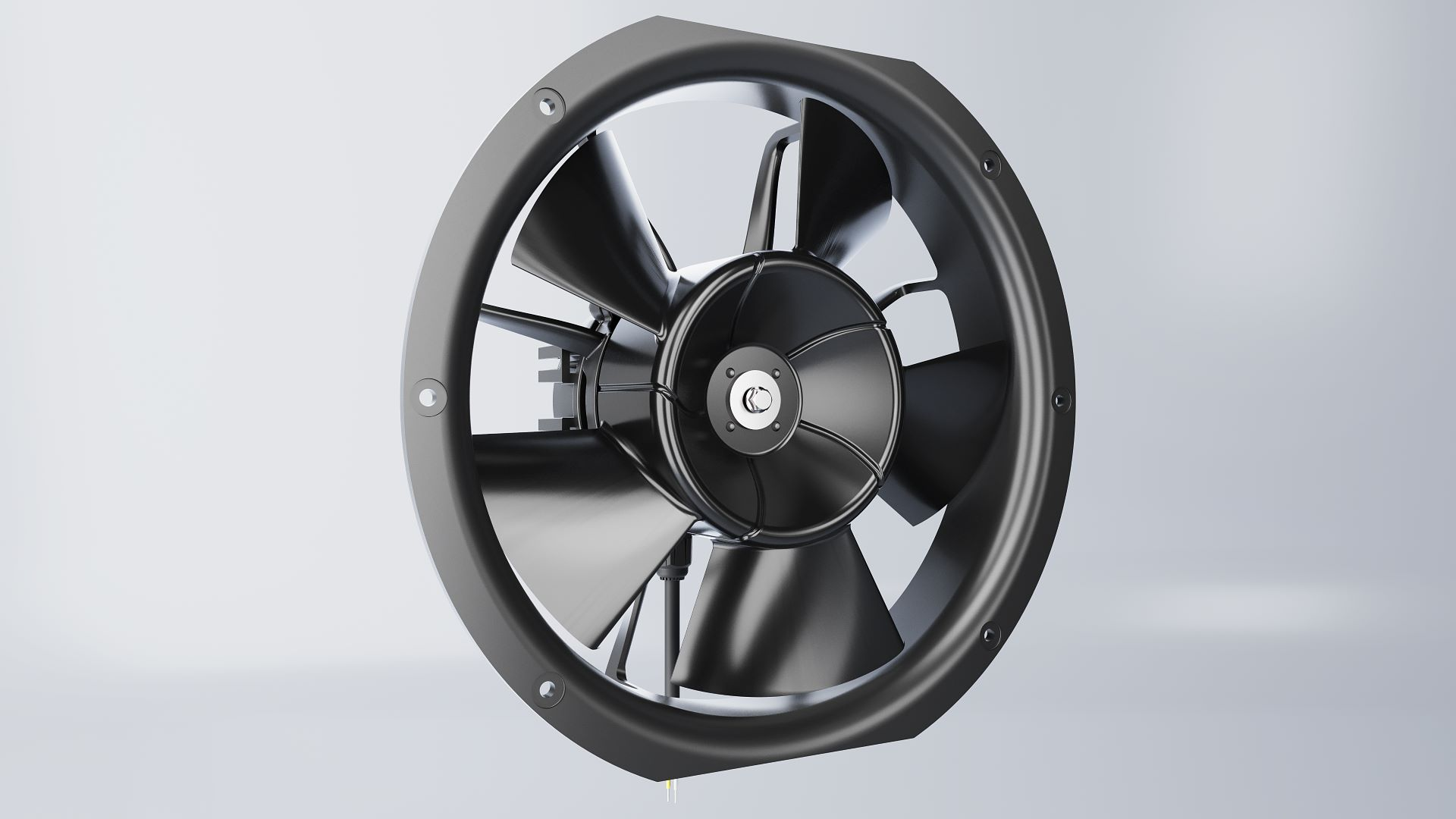

Exemple de groupe moto-ventilateur avec moteur EC, virole et hélices.

Impacts positifs indirects

Une bonne circulation de l'air génère de la valeur dans de multiples dimensions qui vont bien au-delà des économies d'énergie directes. En voici quelques-unes:

• Conservation des produits : Un mouvement d'air uniforme élimine les zones chaudes au sein des équipements de réfrigération, garantissant que tous les produits sont maintenus à la température idéale. Dans le commerce de détail alimentaire, cela se traduit par moins de gaspillage dû à la détérioration, une durée de conservation prolongée pour les produits sensibles et une meilleure expérience pour le consommateur. Pour les applications médicales et pharmaceutiques, c'est une question de conformité réglementaire et de sécurité


• Opportunités de rupture conceptuelle (frame-breaking) : Un flux d'air optimisé permet d'utiliser des échangeurs de chaleur plus compacts sans perte de capacité, offrant ainsi le potentiel d'augmenter le volume interne utile des équipements de 5 à 10 %. Cela est particulièrement précieux pour les commerçants qui souhaitent maximiser l'espace d'exposition des produits sans augmenter l'empreinte au sol de l'équipement.


• Durabilité et fiabilité : Une circulation d'air adéquate réduit les contraintes thermiques sur tous les composants du système. Les compresseurs fonctionnant à des températures de condensation plus basses peuvent voir leur durée de vie prolongée. Les composants électroniques exposés à moins de chaleur ont tendance à se dégrader plus lentement. Cela se traduit par un coût total de possession (TCO) inférieur.


• Expérience utilisateur : Un mouvement de l'air efficace permet de réduire la vitesse et le bruit des ventilateurs, créant ainsi une meilleure expérience d'achat dans les magasins et plus de confort dans les espaces où les réfrigérateurs commerciaux se trouvent à proximité des personnes pendant de longues périodes (mini-bars dans les hôtels, vitrines dans les bureaux).




Mouvement de l'air et décarbonation

La décarbonatation est aujourd'hui l'un des moteurs les plus importants de l'industrie de la réfrigération, et l'amélioration de la circulation de l'air fait partie de la trajectoire pour y parvenir en réduisant la consommation d'énergie. Cela renforce un principe fondamental : les économies d'énergie favorisent la durabilité.

Étant donné que la majeure partie de l'électricité mondiale provient encore de sources fossiles, chaque kilowattheure économisé se traduit par une réduction des émissions de CO₂. Même avec les énergies renouvelables, réduire la demande diminue les besoins en infrastructures, optimise la consommation des ressources naturelles et accroît la résilience des systèmes.

Le chemin vers la décarbonation ne dépend pas de technologies révolutionnaires, mais d'une optimisation systématique de chaque composant. Les composants liés au mouvement de l'air, autrefois négligés, représentent désormais une opportunité majeure de progrès significatifs vers un avenir plus durable.
