Luftführung: Ein vernachlässigter Schlüssel zu mehr Energieeffizienz in der Kältetechnik

April 2026 - Bei der Entwicklung gewerblicher Kältesysteme werden Kompressoren seit langem als das „Herz“ des Systems angesehen, dem die meiste Aufmerksamkeit und die meisten Investitionen zur Effizienzsteigerung zukommen. Doch eine weitere kritische Komponente fungiert als die „Lunge“ des Systems – das Luftführungssystem –, das trotz seiner tiefgreifenden Auswirkungen auf die Gesamtleistung systematisch unterschätzt wurde. Da die Kompressortechnologie ein hohes Effizienzniveau erreicht hat, erfordern weitere Fortschritte einen ganzheitlichen Ansatz beim Systemdesign, wobei sich die Luftführung als eine wichtige neue Grenze für die Optimierung herausstellt.

Die grundlegende Rolle der Luftführung in der Kältetechnik ist trügerisch einfach: Sie soll die Luftzirkulation fördern, die einen effizienten Wärmeaustausch sowohl im Kondensator als auch im Verdampfer ermöglicht. Ihre Auswirkungen gehen jedoch weit darüber hinaus und beeinflussen den Energieverbrauch, die Haltbarkeit der Produkte, die Systemzuverlässigkeit und den CO₂-Fußabdruck des gesamten Sektors der gewerblichen Kältetechnik.

Historisch gesehen hat sich die Kälteindustrie in erster Linie auf den Kompressor konzentriert – die Komponente mit dem größten Anteil am Energieverbrauch und an den Kosten in den meisten Kältesystemen. Da sich die Kompressortechnologie jedoch erheblich weiterentwickelt hat, hat sich der Leistungsengpass bei Systemen mit erzwungener Konvektion verschoben. Der Betrieb eines hocheffizienten Kompressors mit unzureichenden Ventilatoren ist vergleichbar mit dem Einbau eines leistungsstarken Motors in ein Fahrzeug mit mangelhaftem Kühlsystem – das volle Potenzial kann schlichtweg nicht ausgeschöpft werden. Mit anderen Worten: Abgesehen davon, dass ein effizientes Belüftungssystem direkt zum Energieverbrauch des Geräts beiträgt, kann die thermodynamische Leistung des Kompressors selbst durch einen geringen Wirkungsgrad der Wärmetauscher erheblich beeinträchtigt werden. Ein System mit optimierter Luftführung kann bis zu 7% Energieeinsparung liefern.

Betrachtet man dies im größeren Maßstab: Der Gesamt-Elektrizitätsverbrauch von gewerblichen Kühlgeräten in den 27 EU-Ländern im Jahr 2020 (der jüngste Zeitraum, für den präzise Daten vorliegen) wurde auf 52 TWh pro Jahr geschätzt¹. Eine Effizienzsteigerung von 7% – erreichbar durch eine optimierte Luftführung – würde einer jährlichen Einsparung von etwa 3,64 TWh entsprechen. Um dies zu veranschaulichen: Diese Energiemenge reicht aus, um mehr als eine Million Haushalte im Vereinigten Königreich ein ganzes Jahr lang mit Strom zu versorgen, basierend auf dem von Ofgem gemeldeten durchschnittlichen Stromverbrauch von rund 3.000 kWh pro Wohnhaushalt².

Im Kühlfach erhöht eine unzureichende Luftverteilung die Temperaturdifferenz zwischen den kältesten und den wärmsten Zonen, wodurch der Kompressor intensiver arbeiten muss, um die in internationalen Regulierungsstandards definierten Temperatur-Kriterien zu erfüllen. Da zudem der gesamte Energieverbrauch des Verdampferventilators während des Betriebs in thermische Last umgewandelt wird, ist eine hohe Leistung dieser Komponente entscheidend, um den Gesamtenergieverbrauch der Anwendung zu minimieren. Darüber hinaus führt ein unzureichender Luftstrom bei der Wärmeabfuhr vom Kondensator an die Umgebung zu einer Erhöhung der Kondensationstemperatur und des Kondensationsdrucks, was den Kompressor zwingt, unter weniger effizienten Bedingungen zu arbeiten.

Technologie und Design arbeiten Hand in Hand

Eine effiziente Luftführung in einem Kältesystem entsteht durch die Optimierung dreier grundlegender Elemente und deren synergetisches Zusammenspiel: Motor, Lüfterflügel und Leitring (Shroud). Zusammen bilden sie ein Ventilationssystem (Fan Pack), das in der Regel über ein Gehäuse mit dem Wärmetauscher gekoppelt ist. Jedes Teil beeinflusst direkt die Effizienz des Luftstroms. Die richtige Integration dieser Komponenten unterscheidet eine Premium-Lösung von einer konventionellen und liefert maximalen Luftstrom bei minimalem Energieverbrauch.

Es ist erwähnenswert, dass die separate Beschaffung der drei Komponenten – selbst wenn sie auf Effizienz optimiert sind – die zusätzliche Herausforderung einer ordnungsgemäßen Montage mit sich bringt, da erhebliche Effizienzverluste durch Montagespalte und die Positionierung der Lüfterflügel entstehen können. In einem Fan Pack sind alle Komponenten so konzipiert, dass sie zueinander passen und zusammenarbeiten, um den höchsten Luftdurchsatz für eine vorgegebene Systemimpedanz bei minimalem Energieverbrauch zu erzielen.

Betrachten wir die Bedeutung jedes Elements und die kritischen Aspekte für deren maximale Effizienz im Einzelnen

• Motorentechnologie: Der Einsatz der EC-Technologie (elektronisch kommutiert) stellt einen Wendepunkt dar, da sie eine Anpassung der Lüfterdrehzahl an den Bedarf ermöglicht. Dank der integrierten elektronischen Steuerung kann sie einen Wirkungsgrad von bis zu 70% erreichen, während die Spaltpol Technologie (Shaded Pole) nur 30% erreicht. Allein dieser technologische Fortschritt kann die Effizienz des Luftführung Teilsystems mehr als verdoppeln.



• Design der Lüfterflügel: Dies ist eine ebenso entscheidende wie komplexe Wissenschaft, die mehrere Parameter ausbalanciert. Zu den kritischsten Aspekten gehören das aerodynamische Profil, der Anstellwinkel, die Steigung, das Naben-Spitzen-Verhältnis (das Verhältnis zwischen dem Durchmesser der Lüfter Mitte und den Spitzen der Lüfterflügel) und die Anzahl der Flügel. Flügel mit optimierten aerodynamischen Profilen reduzieren den Bewegungswiderstand und erhöhen so die Effizienz. Der Winkel der Flügel bestimmt, wie viel Kraft bei jeder Umdrehung auf die Luft ausgeübt wird – zu aggressive Winkel bewegen zwar mehr Luft, erfordern aber mehr Leistung und erzeugen Turbulenzen; zu flache Winkel sind ineffizient. Die Anzahl der Flügel wirkt sich direkt auf die Luftförderkapazität und den Geräuschpegel aus. Es muss immer ein Gleichgewicht zwischen Durchflussrate und Strömungswiderstand geben, wobei ein optimaler Punkt (Sweet Spot) diese Effekte ausbalanciert. Ein intelligentes aerodynamisches Design kann erhebliche Gewinne generieren, ohne einfach nur die Motorleistung zu erhöhen. Bei einer optimalen Abstimmung aller Variablen lassen sich Verbesserungen des Luftstroms von bis zu 40% erzielen. Das Ziel ist es, weniger Energie zu verbrauchen und gleichzeitig die gleiche Luftmenge zu liefern, oder einen höheren Luftstrom bei gleichbleibendem Stromverbrauch bereitzustellen.



• Leitring (Shroud): Der Leitring komplettiert das Luftführungssystem, indem er den Luftstrom präzise lenkt und gleichzeitig aerodynamische Verluste minimiert. Diese Komponente muss so konstruiert sein, dass sie die Luftaufnahme maximiert und den Strom mit minimalem Energieverlust durch den Wärmetauscher leitet. Die physische Integration von Motor, Lüfterflügel und Leitring schafft eine Lösung, die als Gesamtsystem und nicht als unabhängige Einzelteile funktioniert. Um ein optimales Design zu erreichen, werden umfassende numerische Strömungsmechanik-Simulationen (CFD) eingesetzt, um jedes Detail zu optimieren, ergänzt durch Prototypenbau und experimentelle Bewertungen in Windkanälen. Angesichts der extremen Betriebsbedingungen (hohe Temperaturen und Feuchtigkeit) spielt auch die Materialauswahl eine wichtige Rolle, wie etwa der Einsatz von Polymeren mit einem hervorragenden Festigkeits-Gewichts-Verhältnis, die ihre Eigenschaften in allen Situationen beibehalten. Schließlich sind eine korrekte Positionierung und Installation grundlegend, da selbst ein hervorragend konstruiertes Fan Pack bei mangelhafter Installation erhebliche Leistungseinbußen erleidet.

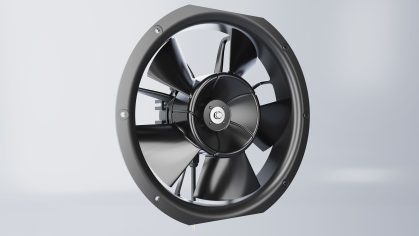

(Beispiel eines Fan Packs mit EC-Motor, Leitring und Lüfterflügeln)

Positive Nebeneffekte

Eine ordnungsgemäße Luftführung generiert einen Mehrwert in verschiedenen Dimensionen, der weit über die direkte Energieeinsparung hinausgeht. Hier sind einige davon:

• Haltbarkeit der Produkte: Eine gleichmäßige Luftführung eliminiert Hot Spots innerhalb der Kühlmöbel und sorgt dafür, dass alle Produkte auf der idealen Temperatur gehalten werden. Im Lebensmitteleinzelhandel bedeutet dies weniger Abfall durch Verderb, eine längere Haltbarkeit (Shelf Life) empfindlicher Produkte und ein besseres Einkaufserlebnis für den Verbraucher. Für medizinische und pharmazeutische Anwendungen ist dies eine Frage der gesetzlichen Vorschriften und der Sicherheit.



• Neue Möglichkeiten beim Gerätedesign: Eine optimierte Luftführung ermöglicht den Einsatz kompakterer Wärmetauscher ohne Kapazitätsverlust, was das Potenzial für eine Steigerung des nutzbaren Innenvolumens der Geräte um 5 bis 10% bietet. Dies ist besonders wertvoll für Einzelhändler, die die Waren Präsentationsfläche maximieren möchten, ohne die Stellfläche der Geräte zu vergrößern.


• Langlebigkeit und Zuverlässigkeit: Eine ausreichende Luftführung reduziert die thermische Belastung aller Systemkomponenten. Kompressoren, die bei niedrigeren Kondensationstemperaturen arbeiten, können eine längere Lebensdauer aufweisen. Elektronische Komponenten, die weniger Hitze ausgesetzt sind, altern tendenziell langsamer. Dies schlägt sich in niedrigeren Gesamtbetriebskosten (TCO) nieder.


• Nutzererlebnis: Eine effiziente Luftführung reduziert die Lüfterdrehzahl und den Geräuschpegel, was zu einem angenehmeren Einkaufserlebnis im Handel führt und den Komfort in Räumen erhöht, in denen sich gewerbliche Kühlgeräte über längere Zeit in der Nähe von Menschen befinden (Minibars in Hotels, Vitrinen in Büros).



Luftführung und Dekarbonisierung

Die Dekarbonisierung ist heute einer der wichtigsten Treiber in der Kälteindustrie, und die Verbesserung der Luftführung ist Teil des Weges dorthin, indem sie den Energieverbrauch senkt. Sie unterstreicht ein grundlegendes Prinzip: Energieeinsparungen fördern die Nachhaltigkeit.

Da der Großteil des weltweiten Stroms nach wie vor aus fossilen Quellen stammt, bedeutet jede vermiedene Kilowattstunde weniger CO₂-Emissionen. Selbst bei der Nutzung erneuerbarer Energien verringert eine Reduzierung des Bedarfs den Infrastrukturbedarf, optimiert den Verbrauch natürlicher Ressourcen und erhöht die Widerstandsfähigkeit des Systems.

Der Weg zur Dekarbonisierung hängt nicht von revolutionären Technologien ab, sondern von der systematischen Optimierung jeder einzelnen Komponente. Die Komponenten der Luftführung, die einst übersehen wurden, bieten nun eine bedeutende Chance für spürbare Fortschritte auf dem Weg in eine nachhaltigere Zukunft.
